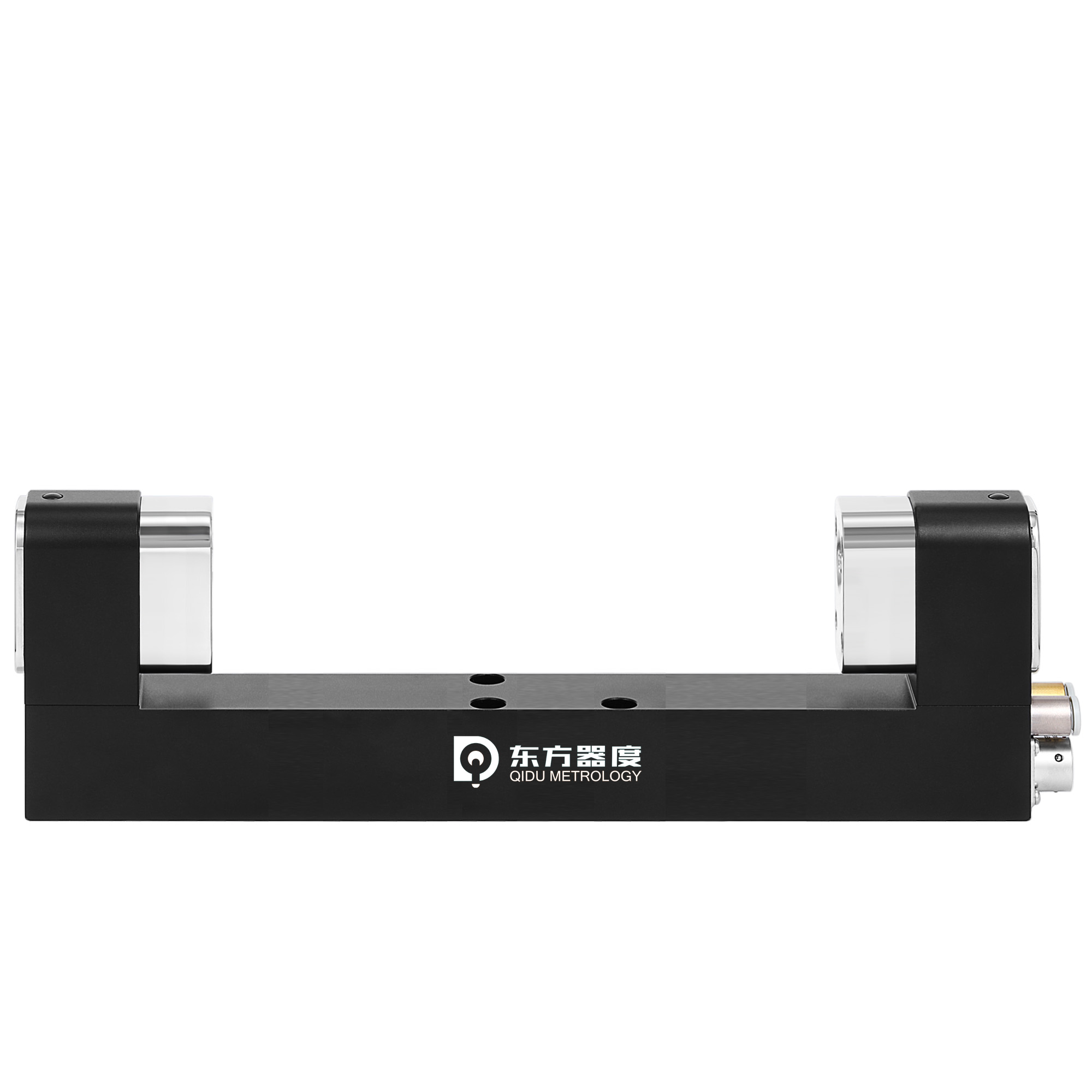

产品详情
主要特点
最高重复精度（2σ）≤0.1um
常规综合精度（2σ）≤1um
采用聚焦激光设计，可测最小刀径为0.03mm的刀具
刀长、刀径及刀摆均可检测，包括多齿刀具刀齿的损坏情况
自动更新刀具偏移误差，同时还可监视机床主轴的热变形并对其进行补偿
采用非接触式的激光检测，不接触刀具，精度更高，稳定性更强
10米水深防护，超IP68**防护等级
采用软件主动识别并过滤水滴的干扰，大大减少误报
产品优势
自动测量极为省时
优异的制造质量和极低的次品率
实现封闭式工作流程
无人化、自动化的运行模式
测量并监控各种刀具类型、形状以及切割材料
高度动态地测量所有刀具特征
测量和检验时间最多缩短60%
根据刀具的额定转速动态地调整测量速度
尽管受到冷却液的影响，测量依然可靠
自动过滤掉粘附在刀具上的污垢和冷却润滑剂
适用于：
适合龙门数控铣床等大型数控加工中心。对盘刀及各类直
径较大的异形刀具实现高精度、 高速度非接触式对刀和
刀具破损检测。
产品参数
| 型号 | DNC168 | ||
| 居中测量刀径范围 | Φ0.08 | ||
| 综合精度(2σ） | 2μm | ||
| 激光类型 | 功率<1mW, 波长680nm | ||
| 激光光束准直 | 有可调节安装板供调整 | ||
| 电源电压 | 50mA @ 24VDC | ||
| 电源保护 | 50mA可恢复的保险丝 | ||
| 输出信号 | 电压24VDC | ||
| 信号传输方式 | 5m 8芯屏蔽线，耐油性 | ||
| 气源 | 6mm气管（0.4-0.7Mpa) | ||
| 寿命 | >100万次开关循环 | ||
| 密封等级 | IP68 | ||
| 机身材质 | 航空铝 | ||
| 储存温度范围 | -10°C~70°C | ||
| 工作温度范围 | 5°C~50°C | ||
尺寸展示
